歡迎進入焦作市液壓制動器股份有限公司！
免費咨詢服務熱線：13703911515
產品展廳
您現在所在的位置：網站首頁-->> 產品展廳 -->> 盤式制動器

CQP系列氣動鉗盤式制動器

概述： CQP 系列B型產品廣泛應用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速，以及電纜、造紙、銅板等機械的張緊控制領域。

使用條件：環境溫度: -5℃ - 40℃ 工作氣壓: ≦7bar; 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。 空氣源不應有油、水和其他雜質。

主要特點：氣壓制動，彈簧釋放。 整體結構簡單，體積小，重量輕。 無石棉制動襯墊，綠色環保。 制動襯墊安裝、更換方便快捷。 制動襯墊磨損后調整方便簡單。 制動塊自動隨位裝置，以確保制動塊在整機開合運作狀態下與主機制動盤上下間隙均等。 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。

產品詳情

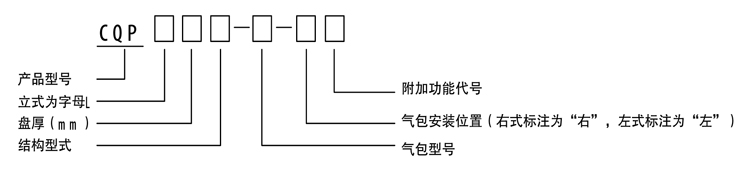

型號意義

技術參數及外形尺寸表

CQP10B型 技術參數見表一，外形尺寸見表二

（表一）

CQP10B-A 額定制動力N 3725 5415 7150 8940 10680 制動盤有效半徑m 額定制動力距N.m
氣壓 bar 2 3 4 5 6
CQP10B-B 額定制動力N 2110 3165 4220 5275 6330
氣壓 bar 2 3 4 5 6 制動盤有效半徑-0.03 額定制動力距×有效半徑
CQP10B-F 額定制動力N 1065 1600 2133 2665 3200
氣壓 bar 2 3 4 5 6

（表二） 單位：（mm）

尺寸

型號

B

D

E

F

ΦG

H

I

J

K

Φd

Φd1

CQP10B-A

220

155

10

181

Φ190

310

39

80

40

Φ14

G3/8 "

CQP10B-B

200

155

10

181

Φ150

290

39

80

40

Φ14

G3/8“

CQP10B-F

180

155

10

181

Φ114

280

39

80

40

Φ14

G1/4“

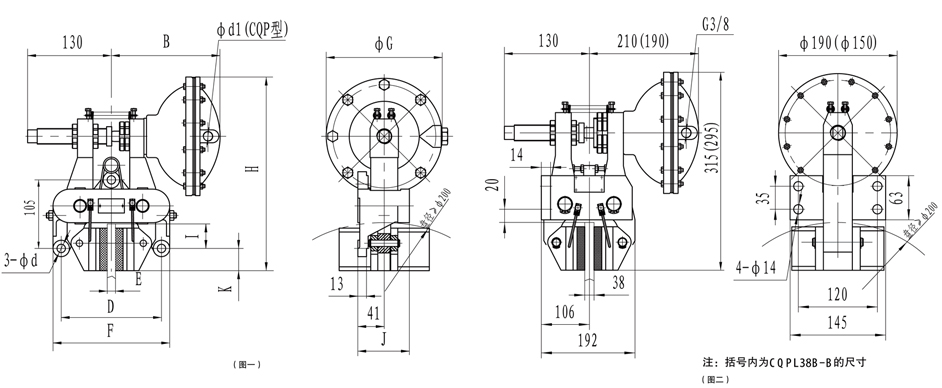

CQP20B型技術參數見表三，外形尺寸見表四，結構見圖一

（表三）

CQP20B-A

額定制動力N

3725

5415

7150

8940

10680

制動盤有效半徑 m

額定制動力矩 N.m

氣壓 bar

2

3

4

5

6

CQP20B-B

額定制動力N

2110

3165

4220

5275

6330

氣壓 bar

2

3

4

5

6

制動盤半徑-0.03

額定制動力 X有效半徑

CQP20B-F

額定制動力N

1065

1600

2133

2665

3200

氣壓 bar

2

3

4

5

6

（表四） 單位：（mm）

尺寸

型號

B

D

E

F

ΦG

H

I

J

K

Φd

Φd1

CQP20B-A

220

165

20

192

Φ190

310

39

90

40

Φ14

G3/8 "

CQP20B-B

200

165

20

192

Φ150

290

39

90

40

Φ14

G3/8 "

CQP20B-F

180

165

20

192

Φ114

280

39

90

40

Φ14

G1/4“

CQP38B型技術參數見表五，外形尺寸見表六，結構見圖一

（表五）

CQP38B-A

額定制動力N

3725

5415

7150

8940

10680

制動盤有效半徑 m

額定制動力矩 N.m

氣壓 bar

2

3

4

5

6

CQP38B-B

額定制動力N

2110

3165

4220

5275

6330

氣壓 bar

2

3

4

5

6

制動盤半徑-0.03

額定制動力 X有效半徑

CQP38B-F

額定制動力N

1065

1600

2133

2665

3200

氣壓 bar

2

3

4

5

6

（表六） 單位：（mm）

尺寸

型號

B

D

E

F

ΦG

H

I

J

K

Φd

Φd1

CQP38B-A

220

200

38

230

Φ190

310

39

90

40

Φ14

G3/8 "

CQP38B-B

200

200

38

230

Φ150

290

39

90

40

Φ14

G3/8“

CQP38B-F

180

200

38

230

Φ114

280

39

90

40

Φ14

G1/4“

CQPL38B型技術參數見表七，結構及外形尺寸見圖二

（表七）

CQPL38B-A

額定制動力N

3725

5415

7150

8940

10680

制動盤有效半徑 m

額定制動力矩 N.m

氣壓 bar

2

3

4

5

6

CQPL38B-B

額定制動力N

2110

3165

4220

5275

6330

制動盤半徑-0.03

額定制動力 X有效半徑

氣壓 bar

2

3

4

5

6
