概述：DZ系列帶式制動器主要用于船用起重機回轉、起升、俯仰機構的制動。
主要特點：使用安全可靠，制動平穩，動作頻率高；彈簧制動，液壓釋放；整體結構簡單緊湊，重量輕；主要擺動絞點設有自潤滑軸承，傳動效率高、壽命長，在使用過程中無需潤滑；無石棉制動襯墊，綠色環保。
使用條件：
環境溫度: -20℃ -40℃
戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

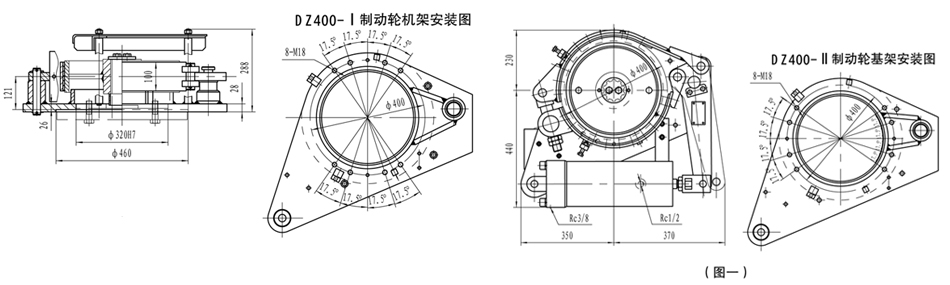

技術參數見表一，結構及外形尺寸見圖一
型號 |
制動力矩(Nm) |
油壓(MPa) |
工作行程 (mm) |
退距 (mm) |
重量(Kg) |
|
制動器 |
匹配液壓缸 |
|||||
DZ400-1 |
HC215C |
6815 |
2.45 |
50 |
3 |
217 |
DZ400- II |
||||||
技術參數見表二，結構及外形尺寸見圖二
型號 |
制動力矩 (N.m) |
油壓 (MPa) |
工作行程 (mm) |
退距 (mm) |
重量 (Kg) |
|
制動器 |
匹配液壓缸 |
|||||
DZ480- 1 |
HC305A |
9280 |
18.2 |
50 |
1.5 |
120 |

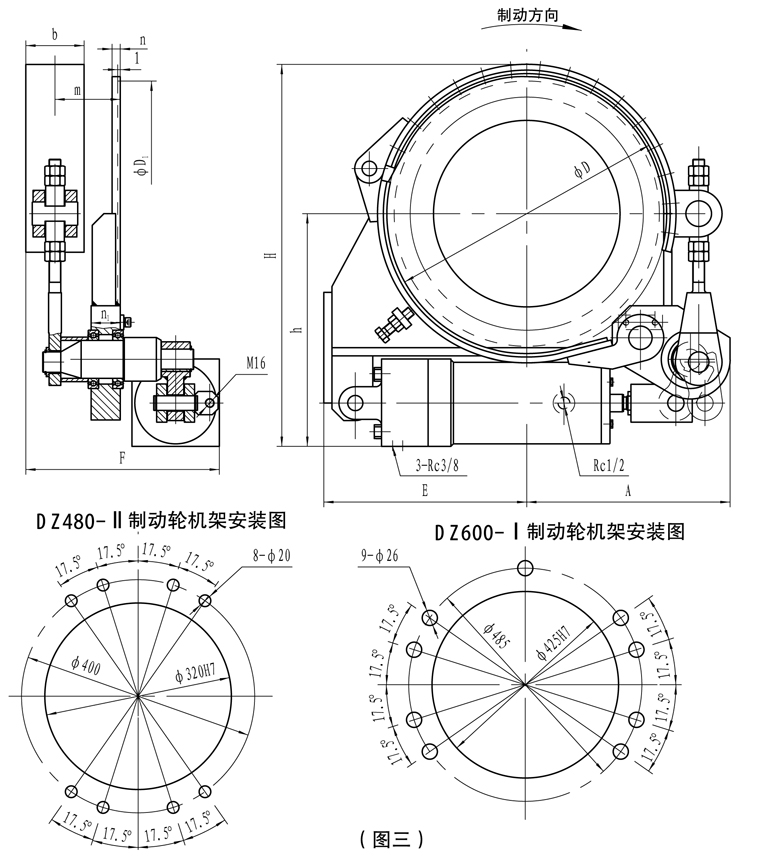

技術參數及外形尺寸見表三，結構見圖三
型號 |
制動力矩 (N.m) |
油壓(MPa) |
工作行程 |
退距 (mm) |
D |
b |
m |
n |
n1 |
D1 |
h |
H |
E |
A |
F |
重量 (Kg) |
|
制動器 |
匹配液壓缸 |
||||||||||||||||
DZ480- II |
HC305A |
9280 |
18.2 |
50 |
1.5 |
480 |
100 |
112 |
14 |
50 |
455 |
400 |
660 |
350 |
350 |
332 |
120 |
DZ600- 1 |
HC205A |
14700 |
18.2 |
60 |
1.5 |
600 |
125 |
136.5 |
16 |
60 |
560 |
480 |
800 |
382 |
430 |
370 |
174 |

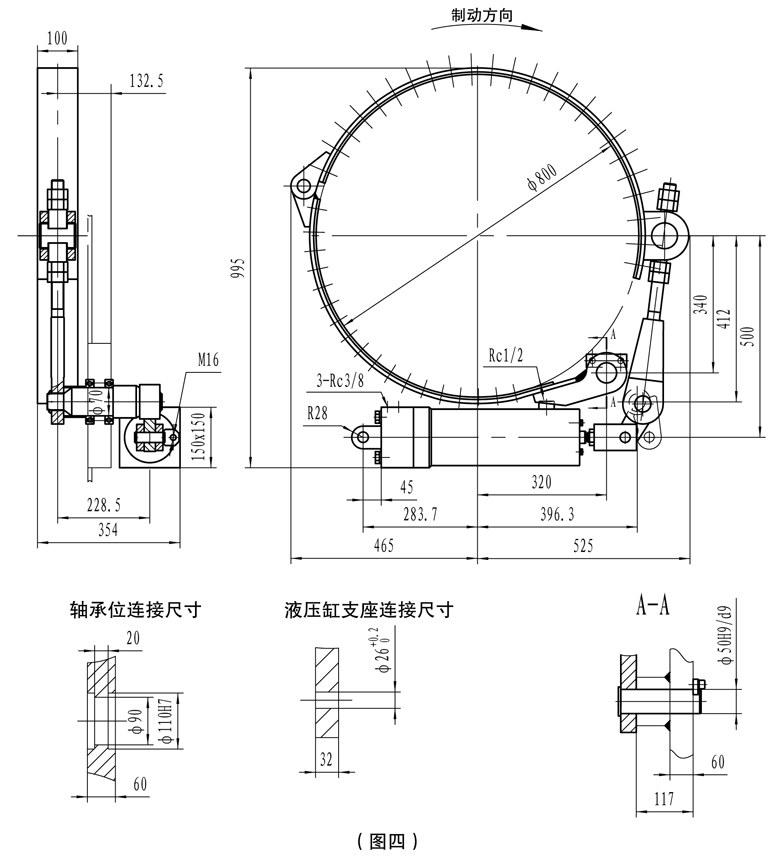

技術參數見表四，結構及外形尺寸見圖四
型號 |
制動力矩（Nm） |
油壓(MPa) |
工作行程 |
退距 (mm) |
質量 |
|
制動器 |
匹配液壓缸 |
|||||
DZ800-I |
HC205C |
22065 |
18.2 |
60 |
1.5 |
124 |
技術參數見表五，結構及外形尺寸見圖五(表五)
型號 |
制動力矩(NM) |
油壓 (MPa) |
工作行程 (mm) |
退距 (mm) |
重量 (Kg) |
|
制動器 |
匹配液壓缸 |
|||||
DZ800- II |
HC205A |
22065 |
18.2 |
60 |
1.5 |
124 |

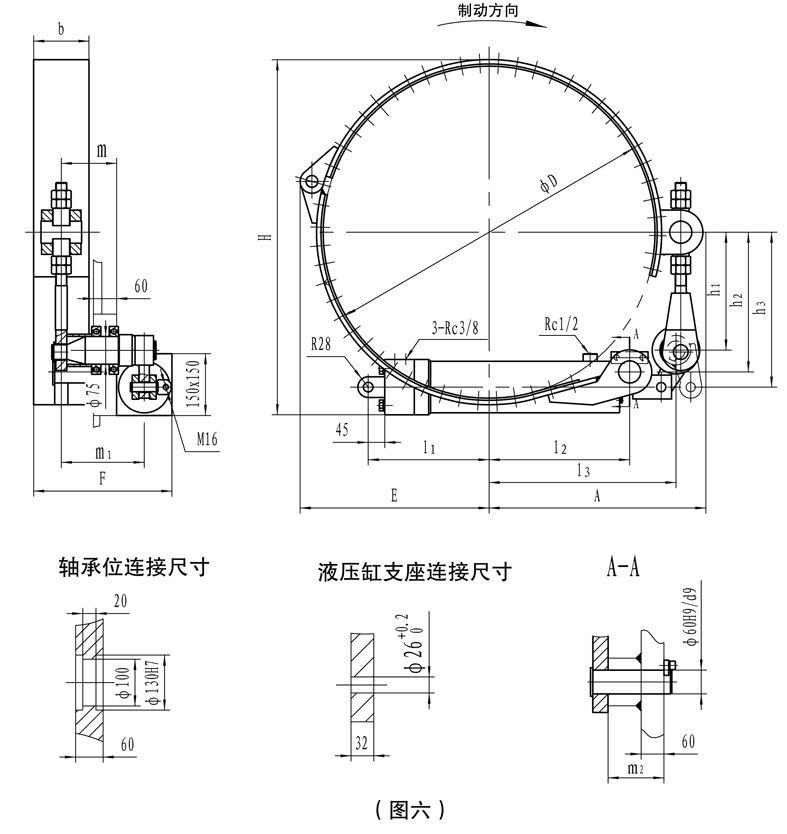

技術參數及外形尺寸見表六，結構見圖六
型號 |
制動力矩(NM) |
工作行程 |
油壓(Mpa) |
退距 |
D |
b |
h1 |
h2 |
h3 |
i1 |
i2 |
i3 |
m |
m1 |
m2 |
E |
A |
H |
F |
重量 |
|
制動器 |
匹配液壓缸 |
||||||||||||||||||||
DZ900- I |
HC205C |
29420 |
60 |
18.2 |
1.5 |
900 |
125 |
325.8 |
378.9 |
421.2 |
178.4 |
376 |
502 |
137.5 |
212.5 |
119 |
515 |
580 |
970 |
350 |
126 |
DZ900- II |
HC630C |
46300 |
60 |
18.2 |
1.5 |
900 |
150 |
320 |
379.1 |
420.3 |
328 |
381 |
507 |
150 |
225 |
132 |
515 |
580 |
970 |
375 |
164 |
