ZWZA系列直流電磁鼓式制動器

制動器安裝尺寸和制動力矩參數符合： JB/ZQ4386-1997標準，技術要求符合JB/T7685-2006標準。

使用條件：
環境溫度: -25℃ -40℃
操作頻率小于720c/h 。
使用地點的海拔高度不超過2000m 。
周圍工作環境中無爆炸危險的介質及足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。
在空氣相對濕度不大于90%的室內或有防雨雪的裝置下使用。
電源電壓為DC110V 或DC220V ，若用戶有特殊要求，請訂貨時協商確定。

產品詳情

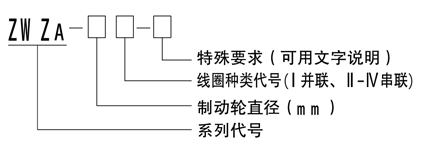

型號意義

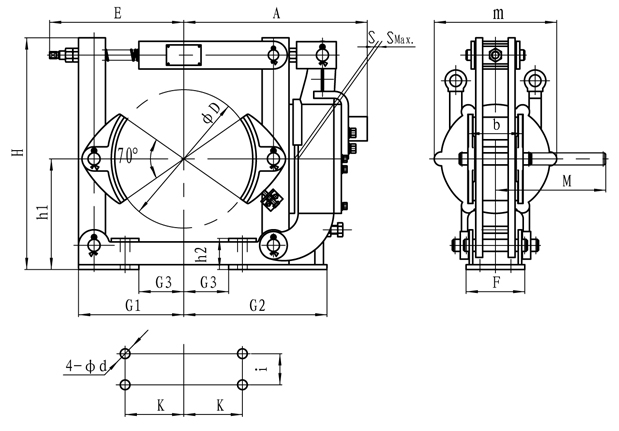

技術參數及外形尺寸表

單位：（mm)

制動器型號	制動力矩(Nm)							D	h1	K	i	d	h2	b	F	G1 ___ G2	G3	A	E	H	M	m	退距 (Max.)	S ___ Smax	重量 (kg)
	并聯線圈			串聯線圈
				60%額定電流		40%額定電流
	通電持續率			通電持續率
	25%	40%	100%	25%	40%	25%	40%
ZWZa-400	1500	1200	550	1500	1200	900	550	400	320	170	90	28	90	180	170	305 415	130	540	390	670	320	355	1.5	2 3	168
																415								3
ZWZa-500	2500	1900	850	2500	1900	1500	1000	500	400	205	100	28	115	200	190	370	155	605	465	825	340	438	1.75	2.3	339
																475								3.5
ZWZa-600	5000	3550	1550	5000	3550	3000	2050	600	475	250	126	42	140	240	230	450	180	690	570	965	420	500	2	2.7	500
																565								4
ZWZa-700	8000	5750	2800	8000	5750	4800	3250	700	550	305	150	42	172	280	270	515	235	780	645	1115	480	577	2.25	3	689
																625								4.5
ZWZa-800	12500	9100	4400	12500	9100	7500	5550	800	600	350	180	42	176	320	300	580	290	855	710	1250	540	650	2.5	3.3	881
																700								5

并聯線圏技術參數

			ZWZ-400			ZWZ-500			ZWZ-600			ZWZ-700			ZWZ-800
			20℃ 電阻 (Ω)	※ 功率 (w)	附加電阻 (Ω)	20t℃ 電阻 (Ω)	※ 功率 (W)	附純阻 (Ω)	20℃ 電阻 (Ω)	※ 功率 (W)	附加電阻 (Ω)	20℃ 電阻 (Ω)	※ 功率 (W)	附加電阻 (Ω)	20℃ 電阻 (Ω)	※ 功率 (W)	附加幢 (Ω)
1	110	40	14.15	630	6	12.6	725	5	9.6	940	4	6.85	1370	2.5	5.2	1740	2
	110	100		870	20		415	18		540	14		800	9.4		1010	7.3
	110 (不加附加電阻)	25		900			1010			1330			1860			2400
	110 (不加附加電阻)	40	20.8	580		15.6	780		12.3	985		9.95	1220
	220	25	14.15	1500	20	12.6	1700	18	9.6	2100	14	6.85	3200	9.4	5.2	3920	7.7
		40		1100	32		1230	29		1610	22		2400	15		2930	12
		100		660	63		765	54		990	42		1420	29		1710	24
	220 (不加附加電阻)	25	49.8	970		45.4	1070		32.3	1500		25.1	1930
	220 (不加附加電阻)	40	75	645		71.5	680		49.2	985		37.7	1285
	440	25	14.15	2680	58	12.6	3010	55	9.6	3950	42	6.85	5700	29	5.2	7170	23
		40		2070	84		2300	79		3010	58		4400	39		5460	32
		100		1270	146		1420	130		1840	100		2890	68		3320	49

※注：20C時額定電壓下線圈和附加電阻消耗功率。

串聯線圏技術參數

	ZWZ-400				ZWZ-500				ZWZ-600				ZWZ-700				ZWZ-800
	額定電流(A)			20℃ 電阻 (Ω)	額定電流(A)			20℃ 電阻 (Ω)	額定電流(A)			20℃ 電阻 (Ω)	額定電流(A)			20℃ 電阻 (Ω)	額定電流(A)			20℃ 電阻 (Ω)
	JC 15%	JC 25%	JC 45%	20℃ 電阻 (Ω)	JC 15%	JC 25%	JC 45%	20℃ 電阻 (Ω)	JC 15%	JC 25%	JC 45%	20℃ 電阻 (Ω)	JC 15%	JC 25%	JC 45%	20℃ 電阻 (Ω)	JC 15%	JC 25%	JC 45%	20℃ 電阻 (Ω)
II	96.5	75	59	0.089	201	156	123	0.0285	209	162	128	0.0394	302	234	185	0.023	595	460	363	0.0075
III	139	108	85.5	0.043	316	245	193	0.0115	300	233	184	0.019	715	555	438	0.0041	1355	1050	830	0.0014
IV	192	149	118	0.025	495	383	302	0.0074	510	395	312	0.00065	1175	910	720	0.0015
V	231	179	141	0.0174					630	490	387	0.00043
VI	268	208	164	0.0128
VII	346	268	212	0.0078
